راهنمای نصب اپراتور آریو AR22 و پلاس ۲۴ تنظیم کنترل برد
مقدمه: عملکرد اپراتور درب شیشهای آریو
در صورت نیاز به مشاوره آنلاین
شماره تماس: 09128903165
اپراتور درب شیشهای آریو AR22 و plus 24 یکی از سیستمهای درب اتوماتیک حرفهای است که برای ورودیهای پرتردد در فروشگاهها، دفاتر اداری، بیمارستانها و مراکز تجاری طراحی شده است. اجرای صحیح نصب و تنظیم کنترل برد در این سیستم نقش کلیدی در عملکرد بیوقفه و ایمن آن دارد.
این راهنما به صورت گامبهگام مراحل نصب مکانیکی، اتصال اجزا و تنظیم کنترل برد را توضیح میدهد تا حتی نصابهای تازهکار نیز بتوانند با دقت مناسب آن را اجرا کنند.
۱) آمادهسازی نصب
قبل از شروع نصب، مطمئن شوید که تمامی اجزای اپراتور شامل موتور، کنترل برد، کیت چشمی، ریموت و لوازم جانبی در اختیار دارید. نصب باید روی سطحی صاف و محکم انجام شود و تمام اتصالات برق قبل از وصلکردن قطعات بررسی شوند.
۲) مراحل نصب مکانیکی اپراتور
- کابلهای برق ۲۲۰ ولت را به کنترل باکس متصل کنید.
- موتور و ریل را در موقعیت درست در بالای چارچوب در قرار دهید.
- اطمینان حاصل کنید که شفت موتور به طور صحیح به سیستم متصل شده و محکم است.
- هنگرها و تسمهها را مطابق دستورالعمل وارد درب کنید تا حرکت لنگهها بدون اعوجاج انجام شود.
نصب دقیق مکانیکی باعث میشود هنگام تنظیم برد کنترل، سیستم به درستی اسکن اولیه را انجام دهد و پارامترهای خودکار بهینه شود.
۳) اتصال کنترل برد
اتصالات اصلی به کنترل برد باید طبق ترتیب زیر انجام شود:
- برق اصلی ورودی ۲۲۰ ولت به ترمینال مربوطه
- کابلهای موتور به خروجیهای M+ و M-
- کابل اینکودر (Encoder) موتور به سوکت مربوطه (سفید ۴ یا ۵ پین)
- اتصال چشمی و سنسورها به ورودیهای مجاز برد
- اطمینان از اتصال کابلهای ترانس تغذیه به کانکتورهای صحیح
پس از وصل کردن تمامی کابلها، بهتر است یک بار مسیرهای سیمکشی را بازبینی کنید تا هیچ قطبی اشتباه وجود نداشته باشد.
۴) راهاندازی اولیه و اسکن خودکار
پس از اتصال صحیح قطعات:
- کنترل برد را روشن کرده و منتظر بمانید تا سیستم برقدار شود.
- دربها به طور خودکار شروع به حرکت تحلیلورزی اولیه میکنند ـ ابتدا درب باز، سپس بسته میشود.
- این فرایند باعث ثبت وزن و اصطکاک سیستم در حافظه داخلی کنترل برد میشود.
- اگر هر مرحله ناقص انجام شد، از بخش ارورها (Error) برد استفاده کنید تا دلیل مشکل را پیدا و رفع کنید.

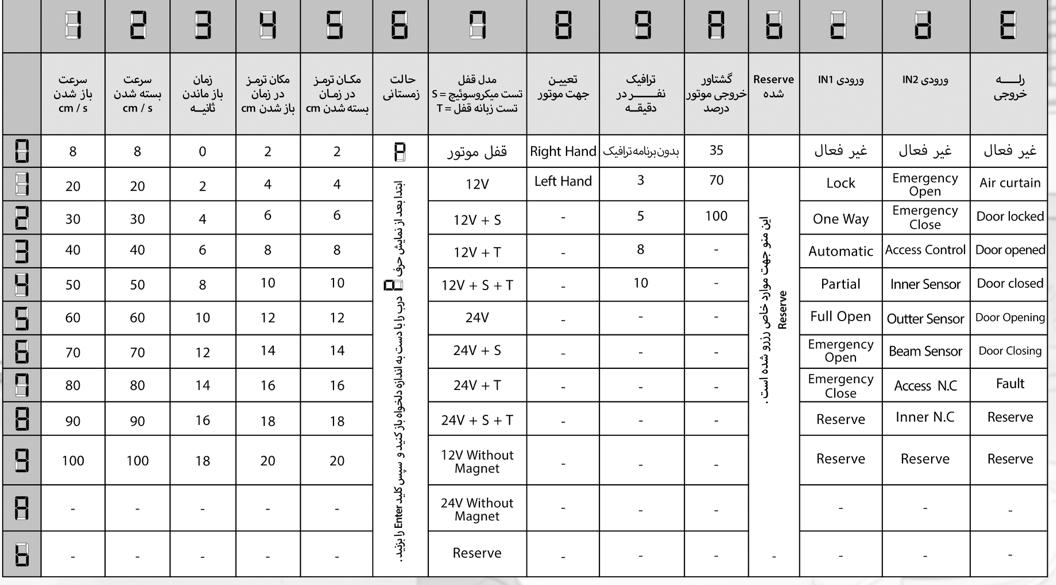

۵) تنظیمات پیشرفته کنترل برد
اکثر کنترل بردهای کمپانیهای معتبر، از جمله نوعی که در آریو AR22 استفاده میشود، دارای بخش تنظیمات پیشرفته هستند که با کلیدهای روی برد (معمولاً K1 و K2) قابل دسترسیاند:
پیشنهاد تنظیمها که معمولاً در بردها دیده میشود:
- سرعت حرکت: میزان سرعت باز و بسته شدن درب را مشخص میکند
- حساسیت تشخیص مانع: برای جلوگیری از برخورد کاربران یا اشیاء
- زمان توقف در انتهای حرکت: تعیین مدتزمان توقف قبل از برگشتحرکت
- نوع عملکرد تکلنگه یا دولنگه
- تعیین میزان قدرت موتور مطابق وزن درب
این تنظیمات، با توجه به وزن، نوع کاربرد و تردد، بهینه میشوند تا عملکرد روان و ایمن حاصل شود.
نکته حرفهای: همیشه پس از انجام تنظیمات، یک بار تست کامل و چندباره بگیرید تا مطمئن شوید همه پارامترها در شرایط واقعی عملکرد صحیح دارند.
۶) نکات ایمنی در نصب و تنظیم
- برق ۲۲۰ ولت باید حتماً از فیوز محافظ عبور کند
- اگر از چشمی استفاده میکنید، جهت و محل نصب آن باید مطابق استاندارد باشد تا خطای تشخیص رخ ندهد
- حتماً از کابلهای استاندارد برای سیمکشی استفاده کنید
کد خطا: E01
نوع خطا: دربها به صورت کامل بسته نمیشوند
راهکار حل خطا: بررسی مسیر حرکت دربها و مکانیک سیستم
کد خطا: E10
نوع خطا: فشار بیش از اندازه روی موتور یا بالا بودن جریان درایور موتور
راهکار حل خطا: بررسی مکانیک سیستم و تنظیم تسمه
کد خطا: E11
نوع خطا: خطای درایور انکودر (اسکن اولیه)
راهکار حل خطا: تنظیم منوی گشتاور موتور
کد خطا: E12
نوع خطا: خطا در زمان اسکن شدن دربها پس از RESET شدن سیستم
راهکار حل خطا: بررسی مسیر حرکت دربها و تنظیم منوی گشتاور موتور
کد خطا: E15
نوع خطا: عمل نکردن قفل
راهکار حل خطا: بررسی مسیر حرکت دربها و مکانیک سیستم
کد خطا: E16
نوع خطا: عمل نکردن میکروسوئیچ قفل در زمان بسته شدن دربها
راهکار حل خطا: بررسی کابل، سوکت قفل و بوبین قفل (تنظیم منوی قفل)
کد خطا: E17
نوع خطا: عمل نکردن میکروسوئیچ قفل در زمان باز شدن دربها
راهکار حل خطا: بررسی کابل، سوکت قفل و میکروسوئیچ قفل (تنظیم منوی قفل)
کد خطا: E18
نوع خطا: عمل نکردن سنسورها
راهکار حل خطا: بررسی کابل، سوکت سنسورها و تمیز کردن سنسورها (از گرد و غبار یا شیشهای که آینهای است)
کد خطا: E19
نوع خطا: دربها به اندازه کمی باز میشوند
راهکار حل خطا: بررسی مکانیک سیستم و تنظیم تسمه (تنظیم منوی گشتاور موتور)
کد خطا: E40
نوع خطا: دربها به اندازه کمی باز میشوند
راهکار حل خطا: بررسی مکانیک سیستم و تنظیم تسمه (تنظیم منوی گشتاور موتور)
کد خطا: E41
نوع خطا: باز و بسته شدن دربها به طور کامل انجام نمیشود (خطای انکودر)
راهکار حل خطا: بررسی کابل انکودر و تغذیه ۵ ولت آن
کد خطا: E42
نوع خطا: باز و بسته شدن دربها به طور کامل انجام نمیشود (خطای انکودر)
راهکار حل خطا: بررسی اتصال سیمهای کابل انکودر
(سیم آبی باید به ترمینال متصل باشد – ممکن است انکودر معیوب باشد یا سیمهای انکودر جابجا شده باشند)
کد خطا: E43
نوع خطا: باز و بسته شدن دربها به طور کامل انجام نمیشود (خطای انکودر)
راهکار حل خطا: بررسی اتصال سیمهای کابل انکودر
(سیم زرد متصل نیست – ممکن است انکودر معیوب باشد یا سیمهای انکودر جابجا شده باشند)
کد خطا: E45
نوع خطا: خطای اتصال موتور
راهکار حل خطا: تعداد پالسهای دریافتی از انکودر
(پالسهای B و A باید برابر باشند)
بررسی سوکت موتور و موتور
ممکن است انکودر یا موتور معیوب باشد
کد خطا: E46
نوع خطا: خطای موتور
راهکار حل خطا: جهت اتصال سیمهای قرمز و مشکی موتور و موتور معکوس
ممکن است اتصال سیمهای انکودر جابجا باشد
کد خطا: E47
نوع خطا: خطای درایور موتور
راهکار حل خطا: موتور متصل نیست یا انکودر پولی موتور هرز میچرخد
درایور موتور جهت تعویض برد دستگاه ارسال شودخرید اپراتور
