راهنمای نصب اپراتور درب شیشهای DKM و تنظیم کنترل برد
در صورت نیاز به مشاوره آنلاین
شماره تماس: 09128903165
اپراتور درب شیشهای DKM یکی از سیستمهای محبوب و قابل اعتماد در دربهای اتوماتیک اسلایدینگ است که با استفاده از موتور، کنترل برد دیجیتال و اجزای استاندارد، عملکردی روان و ایمن ارائه میدهد. برای اینکه این سیستم بهدرستی کار کند و در طول زمان کمترین خرابی را داشته باشد، باید نصب و تنظیم کنترل برد را با دقت انجام داد.
قبل از هر چیز مطمئن شوید که تمامی قطعات مورد نیاز از جمله:
- بدنه اپراتور
- موتور و تسمه
- ریل و هنگر
- کنترل برد
- چشمیها و سنسورها
- کلید 9 حالته
در اختیار دارید.
این اجزا معمولاً همراه با کاتالوگ نصب در بستهبندی دستگاه ارائه میشوند.
مراحل نصب مکانیکی اپراتور
۱. محل نصب را تعیین کنید:
اپراتور باید در ارتفاع مناسب و روی سطح صاف و تراز بالای چارچوب درب نصب شود تا حرکت لتها بدون اصطکاک جانبی انجام شود.
۲. ریل را به صورت موازی نصب کنید:
ریل باید بهصورت دقیق موازی با سطح زمین نصب شده تا هنگام حرکت درب، اصطکاک و جابهجایی ناخواسته به حداقل برسد.
۳. اتصال موتور و تسمه:
موتور را در جای خود محکم کنید و تسمه را طبق دستورالعمل روی پولی و ریل نصب کنید. دقت کنید تسمه نه خیلی شل باشد و نه زیاد کشیده شده باشد.
۴. اتصال سیمکشی اولیه به کنترل برد:
کابلهای تغذیه، موتور، چشمی و کلیدها را طبق نقشه سیمکشی داخل دفترچه راهنما به کنترل برد متصل کنید.
تنظیم اولیه کنترل برد
کنترل برد اپراتور DKM دارای منوی تنظیمات دیجیتال است که با استفاده از کلیدهای روی برد میتوانید پارامترهای اصلی را تغییر دهید.
برای ورود به منوی تنظیمات:
۱. کلید OPEN را فشار دهید.
۲. سپس کلید MENU را نگه داشته (حدود 5 ثانیه) فشار دهید.
۳. در این مرحله باید کد 5555 را وارد کنید تا منوی اصلی تنظیمات نمایش داده شود.
در این منو میتوانید پارامترهای زیر را تنظیم کنید:
- F1: سرعت باز شدن درب
- F2: سرعت بسته شدن درب
- F3: زمان باز ماندن درب
- F4: تعیین مقدار باز شدن در حالت زمستانی (half)
- P1: انتخاب جهت چپگرد یا راستگرد موتور
- P2: روشن/خاموش کردن سنسور فتوسل
- P3: رمزگذاری کلید 9 حالته
- P4: خاموش کردن رمز اولیه سیستم (5555)

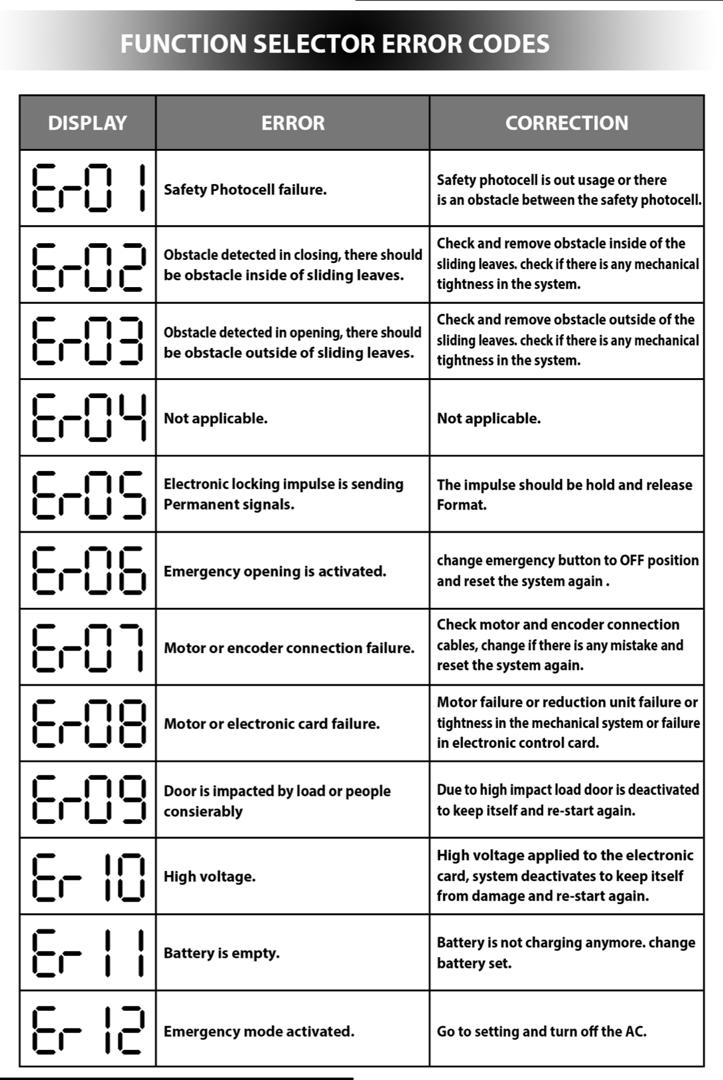

نمایش خطاها و عیبیابی
کنترل برد اپراتور DKM دارای سیستم عیبیاب دیجیتال است و با نمایش کد خطا میتوانید سریعتر مشکلات را تشخیص دهید. نمونه این کدها عبارتاند از
- E01: خطای فتوسل الی درب
- E02: مانع در مسیر بسته شدن درب
- E03: مانع در مسیر باز شدن درب
- E05: ارسال سیگنالهای پیدرپی ناشی از ریموت یا گیرندههای غیراصلی
- E06: حالت اضطراری فعال شده
- E07: خطا در اتصالات موتور/انکودر
- E08: خطای برد یا موتور به دلیل سیمکشی نادرست
- E09: فشار غیرعادی به درب وارد شده است
