راهنمای نصب اپراتور درب شیشهای لابل و تنظیم کنترل برد
در صورت نیاز به مشاوره آنلاین
شماره تماس: 09128903165
اپراتور درب شیشهای لابل (LABEL) یکی از سیستمهای حرفهای درب اتوماتیک اسلایدینگ است که به دلیل کیفیت ساخت بالا، موتور قدرتمند و برد کنترل دقیق، در پروژههای پرتردد اداری و تجاری استفاده میشود. برای دستیابی به عملکرد روان، ایمن و بدون خطا، نصب اصولی و تنظیم صحیح کنترل برد لابل اهمیت بسیار زیادی دارد.
در این مقاله، مراحل نصب مکانیکی، راهاندازی اولیه و تنظیمات کاربردی کنترل برد اپراتور لابل بهصورت مرحلهبهمرحله توضیح داده شده است.
آمادهسازی قبل از نصب اپراتور لابل
قبل از شروع نصب، بررسی کنید که تمامی اجزای اصلی شامل موارد زیر کامل باشند:
- موتور اپراتور لابل
- کنترل برد اصلی
- ریل و کاور آلومینیومی
- تسمه، پولی و هنگرها
- چشمی یا سنسور حرکتی

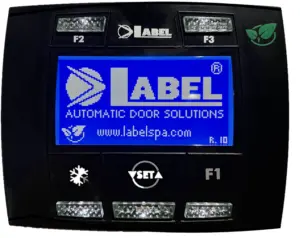

- کلید انتخاب حالت (کلید دیجیتال یا ۵ حالته)
همچنین محل نصب باید کاملاً تراز، بدون لرزش و دارای استحکام کافی باشد تا از فشار اضافی به موتور و برد جلوگیری شود.
مراحل نصب مکانیکی اپراتور درب شیشهای لابل
ابتدا ریل اپراتور را در بالای چارچوب درب و بهصورت کاملاً تراز نصب کنید. تراز نبودن ریل، یکی از دلایل اصلی ایجاد صدا، فشار به موتور و خطای عملکرد در دربهای اتوماتیک است.
پس از نصب ریل، موتور لابل در محل تعیینشده قرار میگیرد و تسمه روی پولیها تنظیم میشود. میزان کشش تسمه باید متعادل باشد؛ تسمه بیش از حد سفت یا شل، باعث کاهش عمر مفید سیستم خواهد شد.
در مرحله بعد، هنگرها به لتهای شیشهای متصل شده و لتها روی ریل قرار میگیرند. در این مرحله باید اطمینان حاصل شود که درب بدون اتصال برق، بهصورت دستی حرکت نرم و روانی دارد.
اتصال سیمکشی و کنترل برد لابل
کنترل برد اپراتور لابل معمولاً در داخل کاور اصلی نصب میشود. اتصالات اصلی شامل موارد زیر است:
- ورودی برق ۲۲۰ ولت
- خروجی موتور
- اتصال انکودر موتور
- ورودی سنسور یا چشمی
- اتصال کلید کنترل حالتها
تمامی کابلها باید طبق نقشه سیمکشی استاندارد متصل شوند و از محکم بودن سوکتها اطمینان حاصل شود تا از بروز خطاهای مقطعی جلوگیری گردد.
راهاندازی اولیه و کالیبراسیون درب
پس از اتمام نصب مکانیکی و سیمکشی:
- برق دستگاه را وصل کنید.
- اپراتور لابل بهصورت خودکار وارد حالت یادگیری مسیر میشود.
- درب یک بار بهطور کامل باز و بسته میشود تا طول مسیر، وزن لتها و مقاومت حرکتی ثبت شود.
این مرحله برای عملکرد صحیح سیستم تشخیص مانع و تنظیم قدرت موتور بسیار حیاتی است.
تنظیمات کنترل برد اپراتور لابل
کنترل برد لابل امکان تنظیم پارامترهای مختلف را فراهم میکند که مهمترین آنها عبارتاند از:
- تنظیم سرعت باز شدن درب
- تنظیم سرعت بسته شدن
- تعیین زمان مکث درب در حالت باز
- تنظیم حساسیت تشخیص مانع
- انتخاب حالت تکلنگه یا دولنگه
- فعال یا غیرفعال کردن سنسورها
این تنظیمات بسته به وزن درب، محل نصب و میزان تردد باید بهصورت دقیق انجام شوند تا درب عملکردی ایمن و نرم داشته باشد.
نکات ایمنی و توصیههای فنی
برای افزایش طول عمر اپراتور لابل:
- حتماً از فیوز محافظ برای ورودی برق استفاده کنید
- سنسورها را در ارتفاع و زاویه مناسب نصب کنید
- پس از هر تغییر تنظیمات، چند بار عملکرد درب را تست کنید
- از وارد کردن فشار دستی به درب در حالت اتوماتیک خودداری شود
جمعبندی
اپراتور درب شیشهای لابل در صورتی که بهدرستی نصب و تنظیم شود، میتواند سالها بدون مشکل در محیطهای پرتردد کار کند. نصب اصولی، کالیبراسیون صحیح و تنظیم دقیق کنترل برد، سه عامل اصلی در افزایش ایمنی، کاهش استهلاک و بهبود عملکرد این سیستم هستند.
این راهنما میتواند مرجع مناسبی برای نصابها و مدیران پروژه باشد و به بهینهسازی عملکرد درب اتوماتیک لابل کمک کند.
